Ingegneria-Architettura

Agenzia del Demanio – Piemonte

Vulnerabilità sismica, Diagnosi energetica, Rilievo e PFTE da restituire in modalità BIM

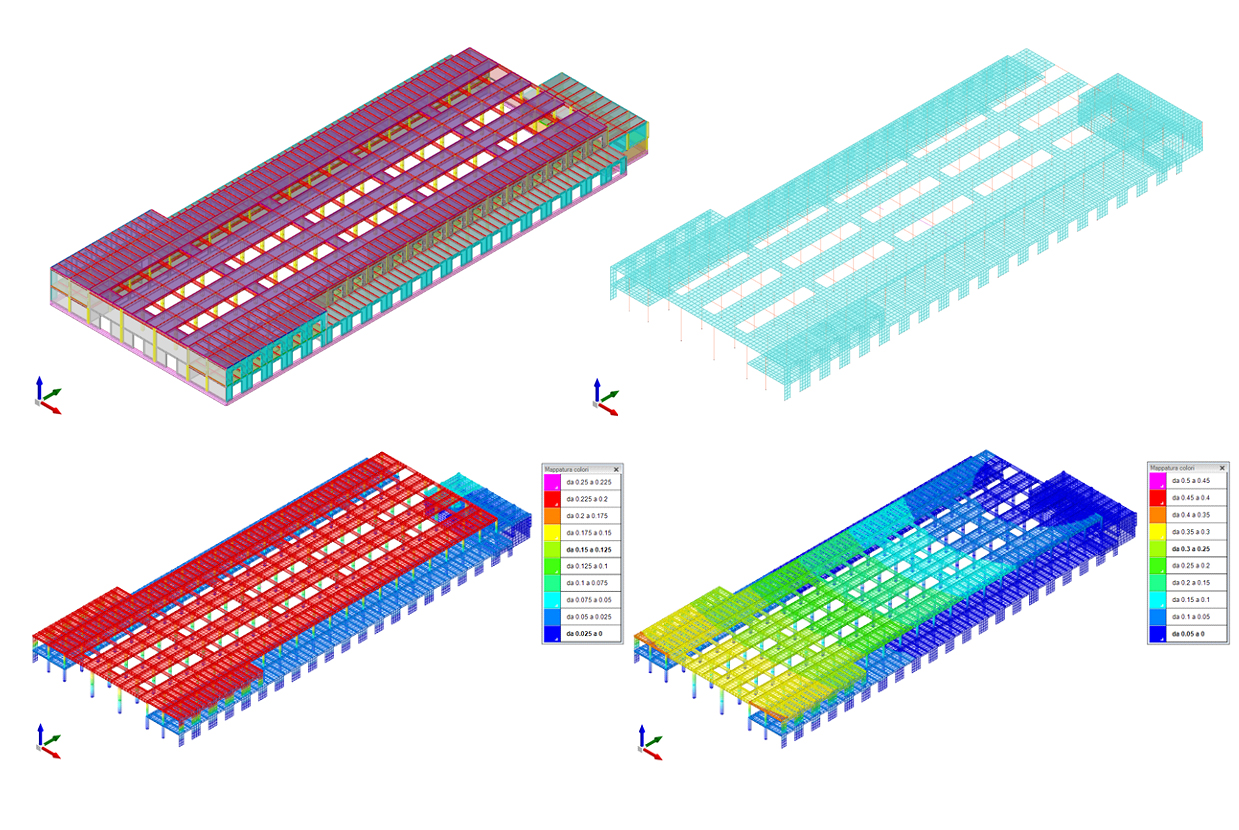

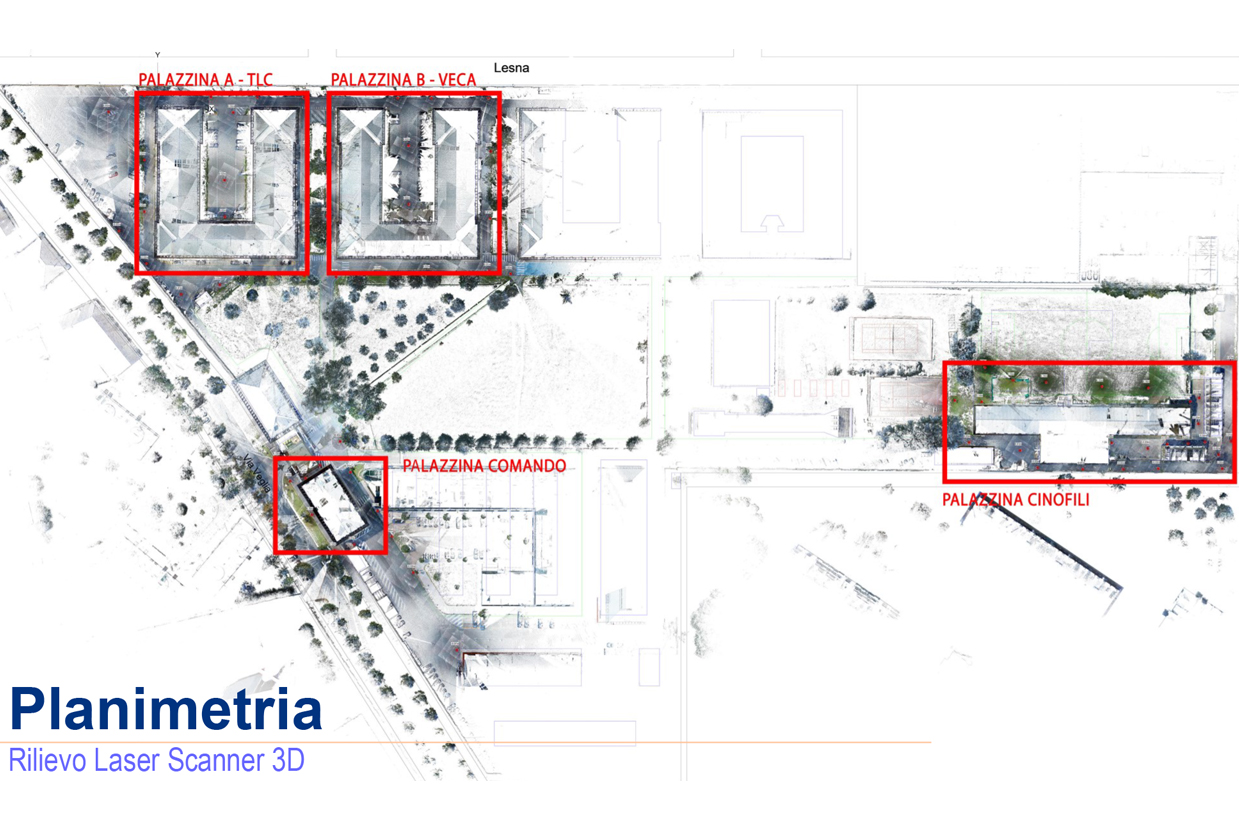

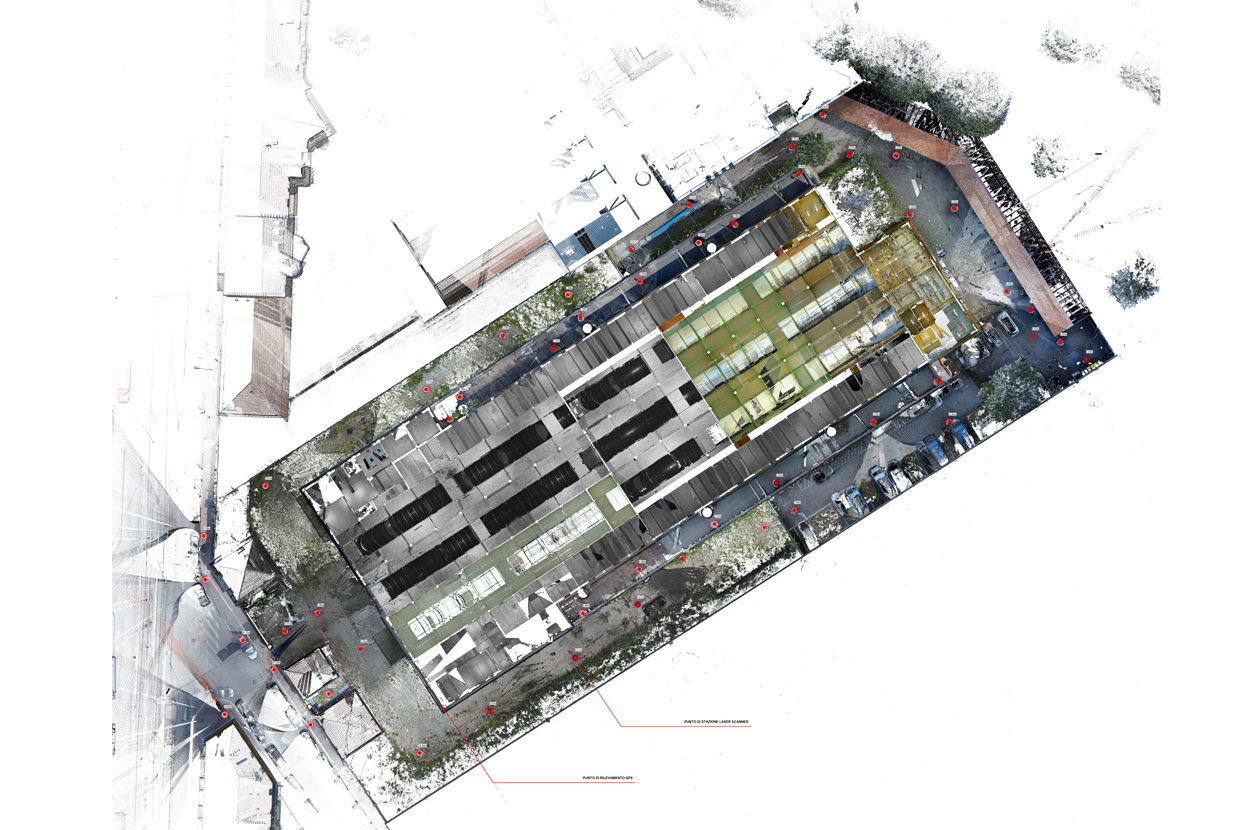

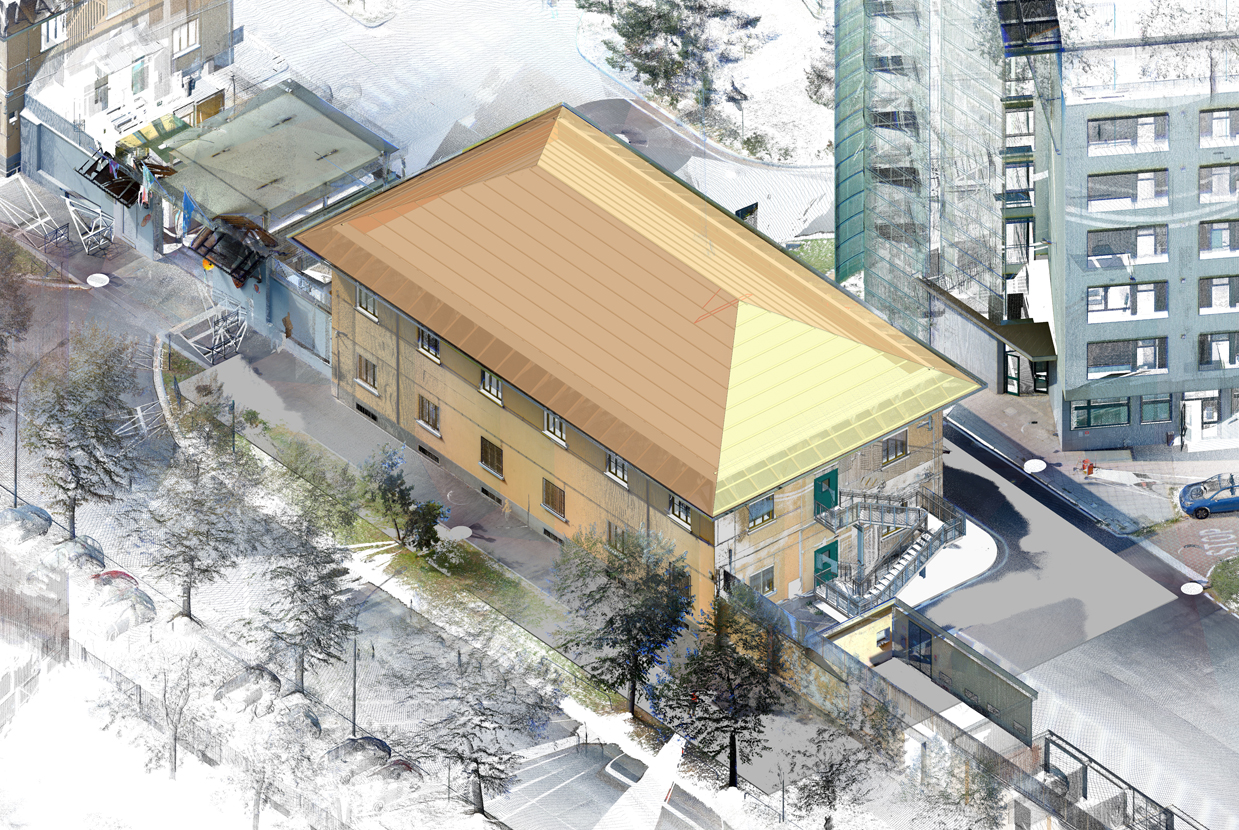

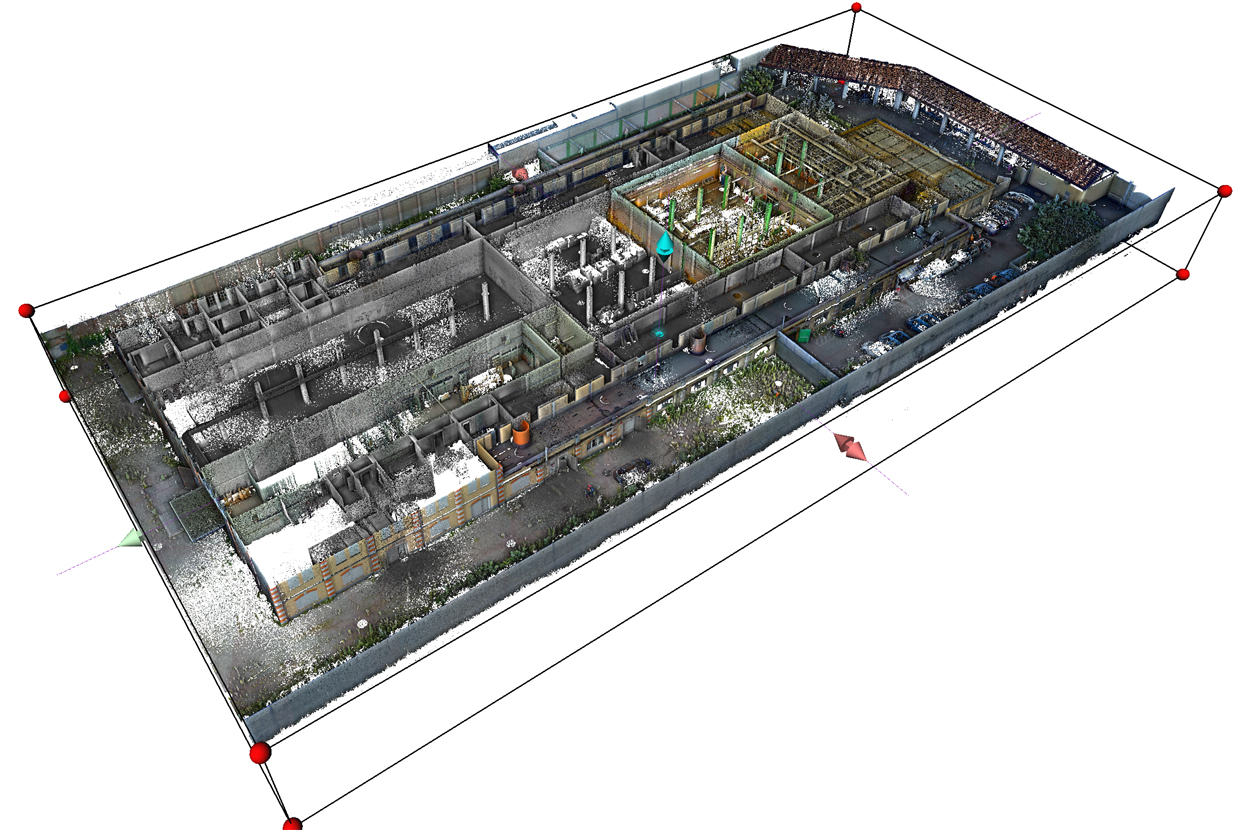

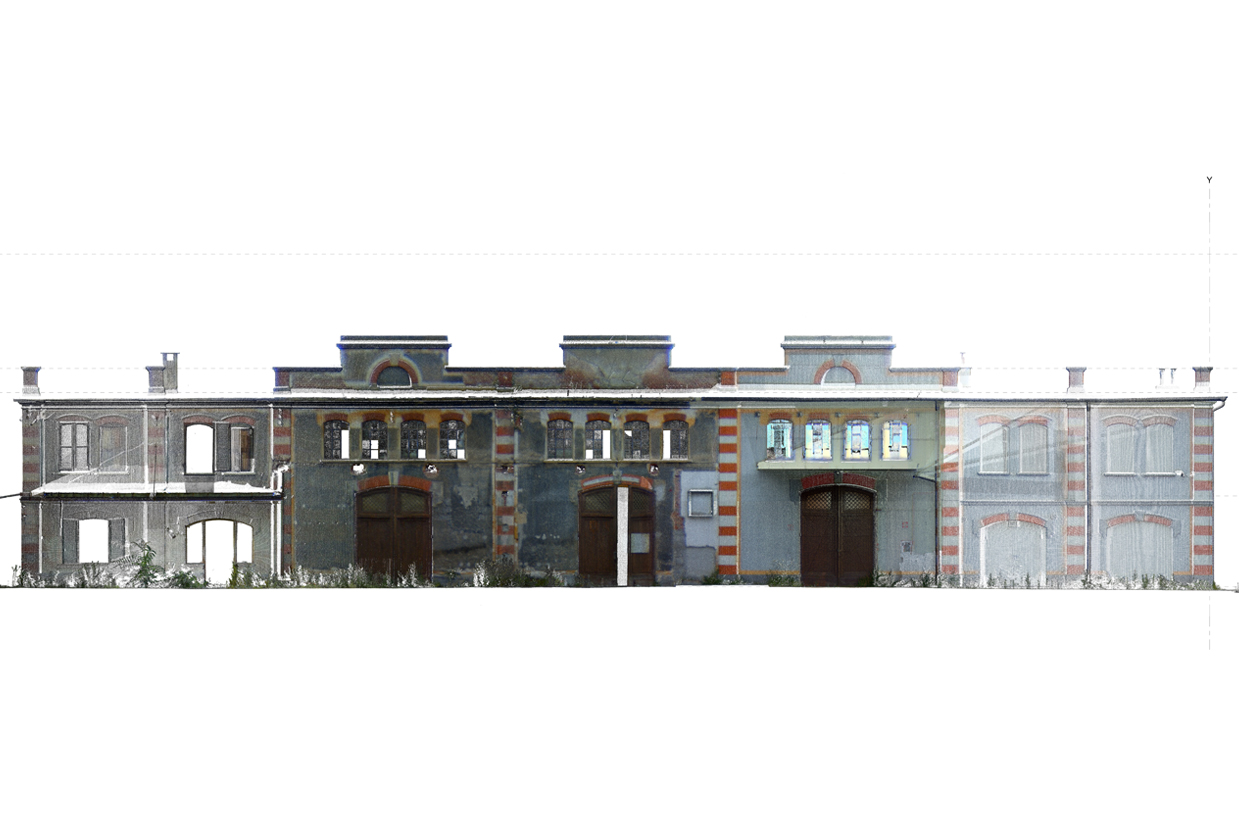

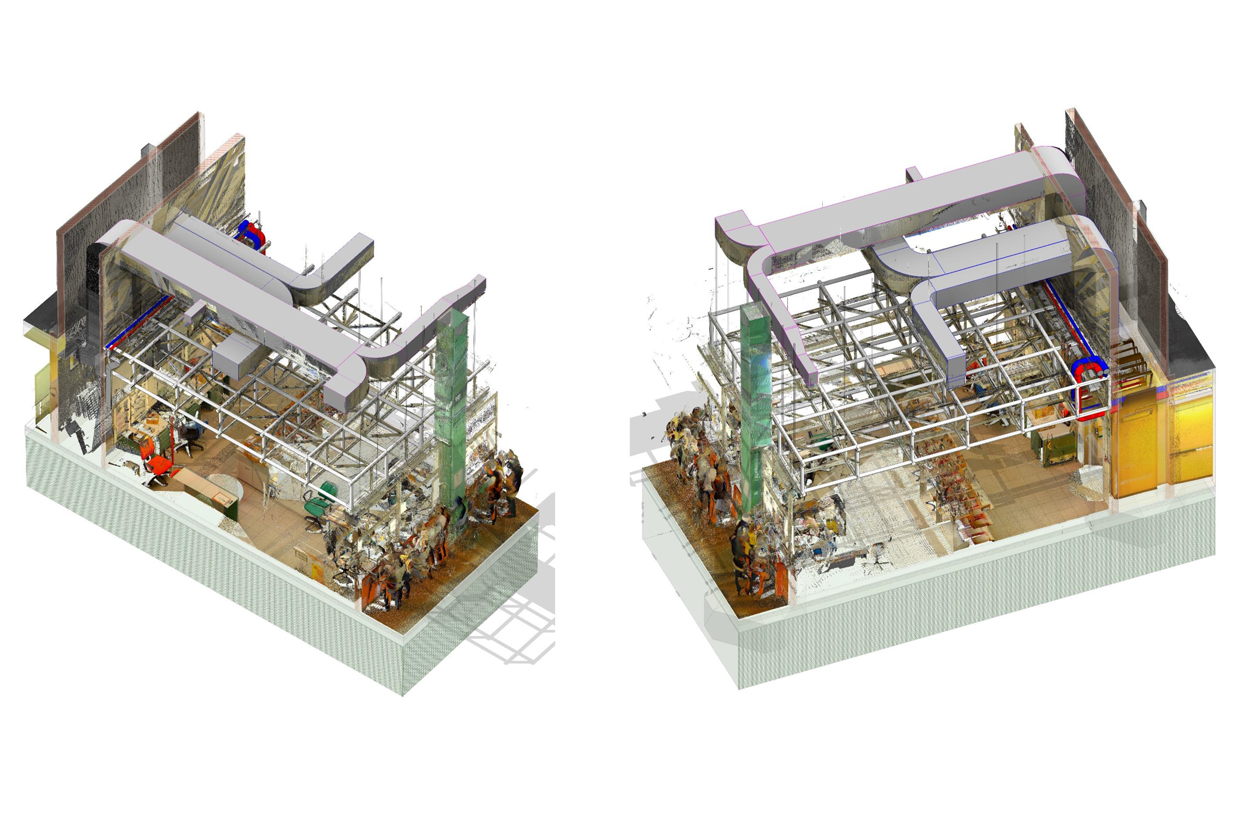

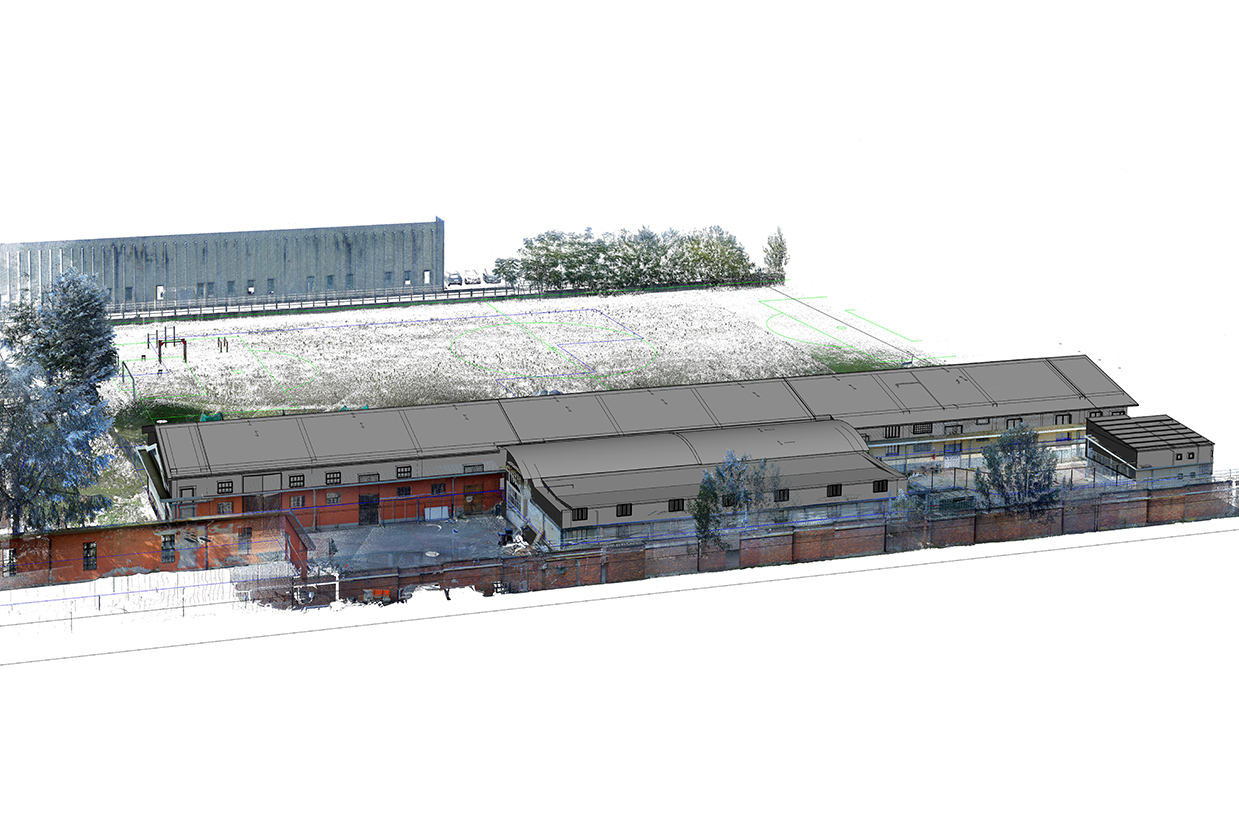

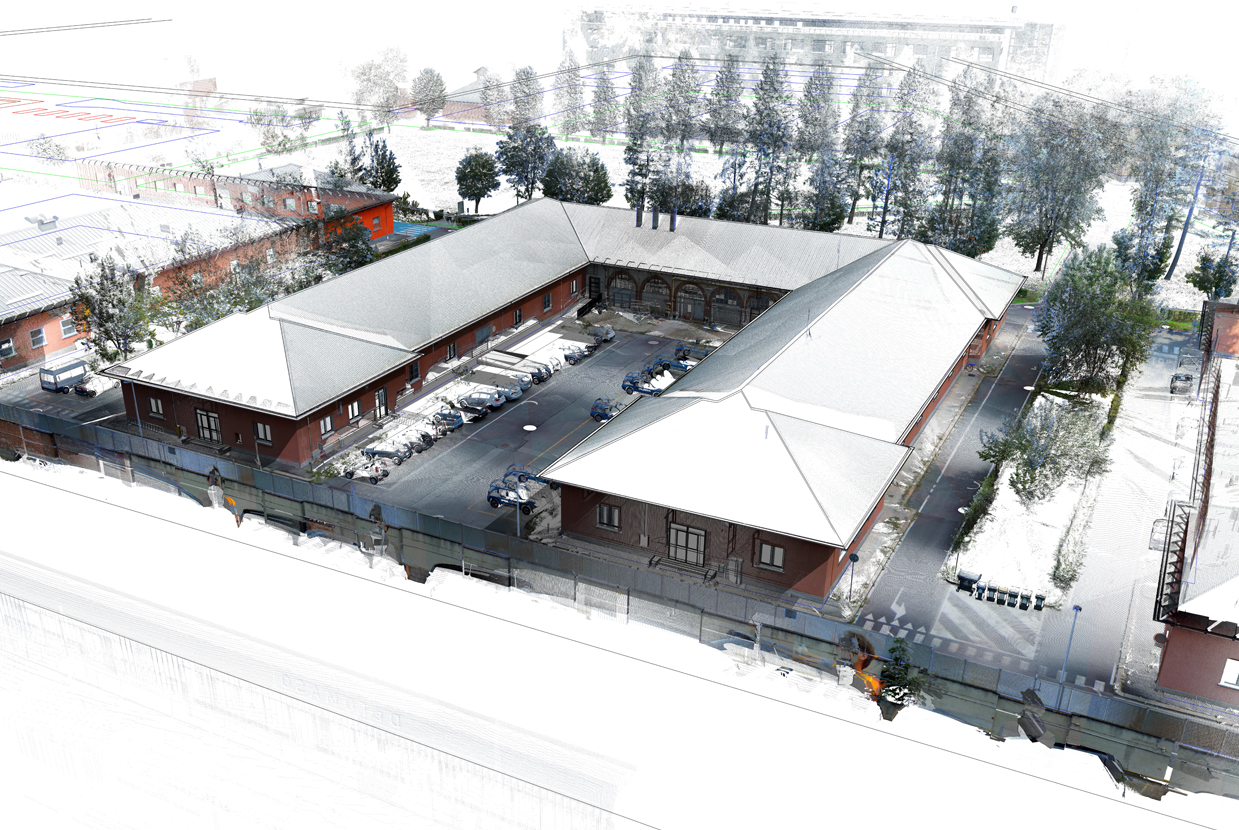

Il servizio di verifica della vulnerabilità sismica, diagnosi energetica, rilievo architettonico e impiantistico e la redazione del Progetto di Fattibilità Tecnico Economica da restituire in modalità BIM ha interessato diversi immobili adibiti a caserme e uffici di proprietà dell'Agenzia del Demanio e dislocati in varie località del Piemonte (4 su Torino, Alessandria, Perrero e Baceno). Il rilievo svolto è stato del tipo SCAN TO BIM. Tale attività ha previsto 3 macro fasi operative: 1.acquisizione dati in cantiere (Laser Scanner 3D Terrestre Trimble TX8 di Classe 1, APR multirotore DJI Spark e Stazione Totale Automatica con sensore GNSS Trimble S3); 2.registrazione della nuvola di punti RGB proveniente dalle scansioni digitali; 3.digitalizzazione BIM della nuvola di punti e programmazione dei dati per l'esportazione dei modelli in IFC 2x3 CV2.0 verso i solutori FEM per analisi numeriche.

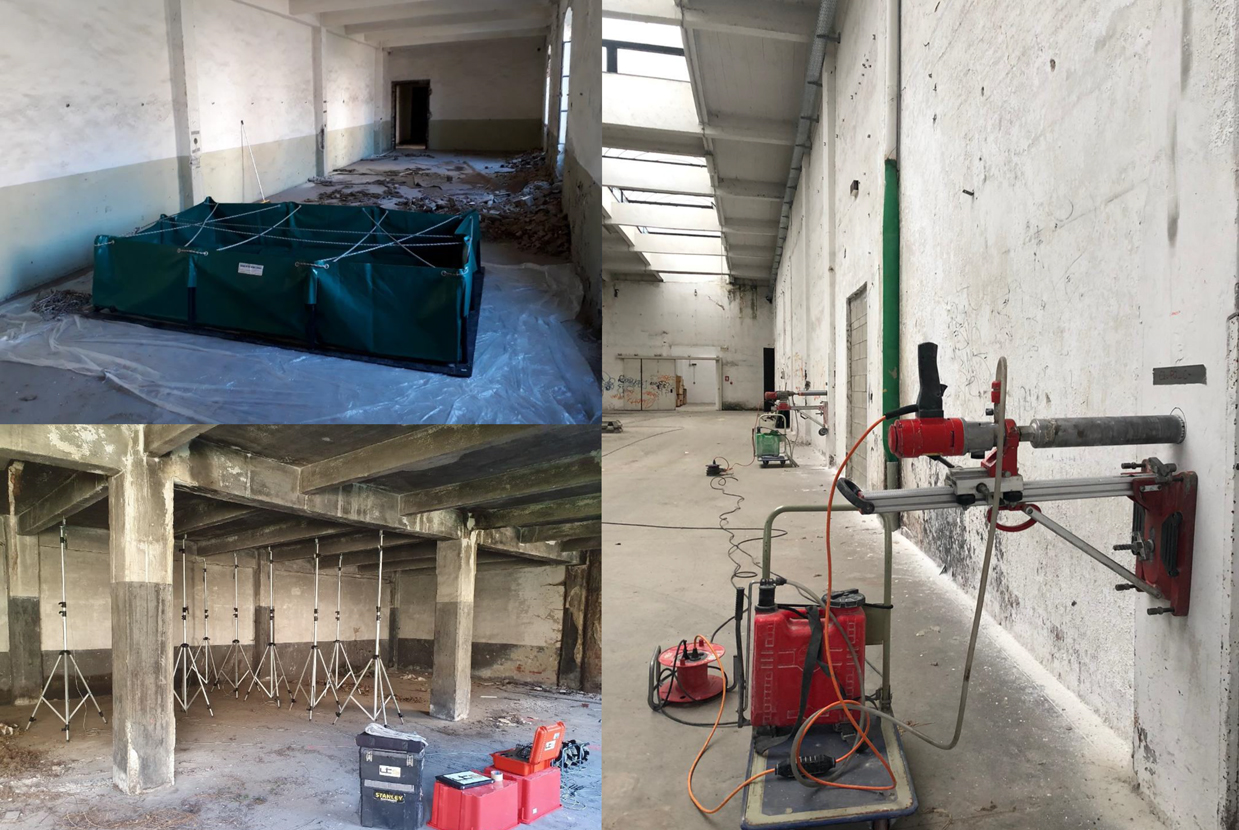

Per la caratterizzazione dei materiali e il rilievo dei dettagli strutturali, la campagna di indagini ha previsto l'impiego di attrezzature per prove non invasive o parzialmente distruttive quali videoendoscopio, carotatrice, martinetti e attuatori idraulici per prove di carico su solai, kit sfondellamento, pacometro, sclerometro, deformometro meccanico, magnetoscopio, termoflussimetri, luxmetro, termocamera, analizzatore di rete.

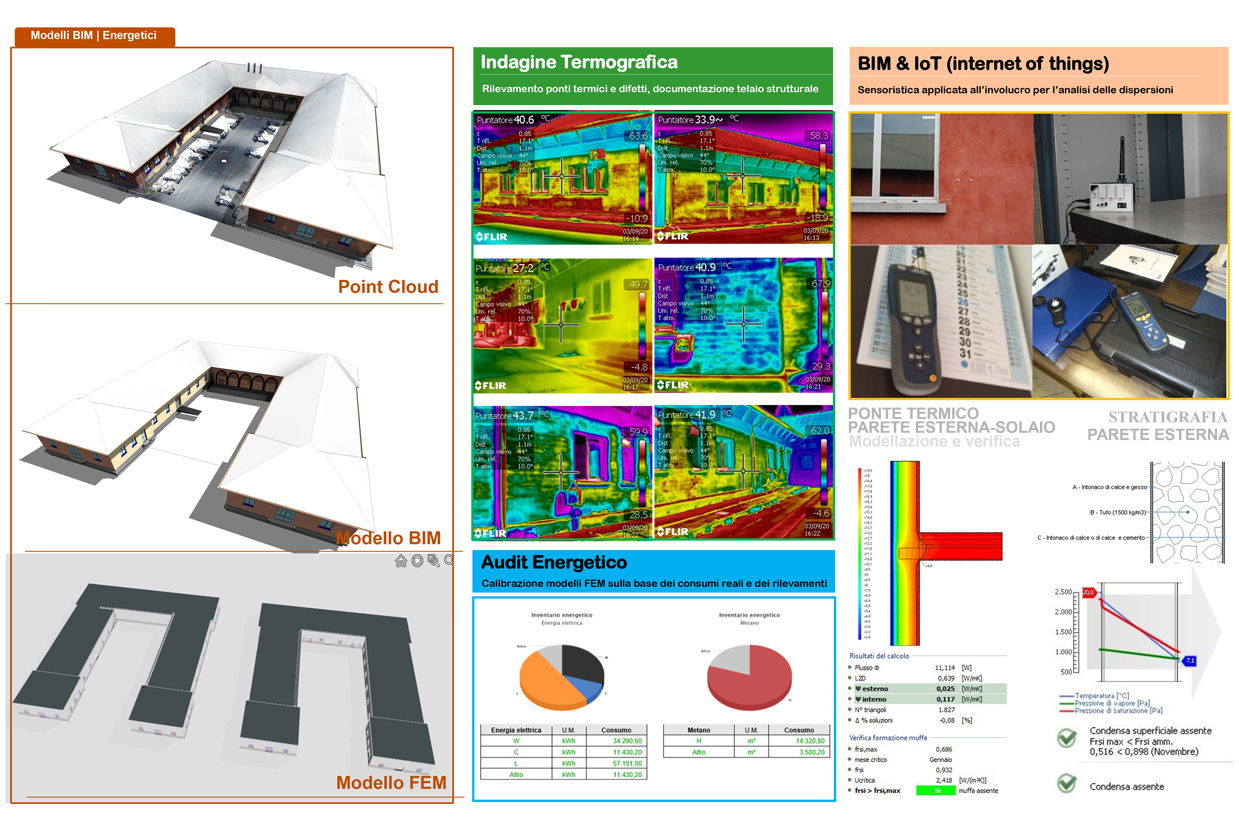

Sulla base dei risultati delle indagini e la raccolta dei consumi energetici, sono state calcolate le prestazioni energetiche degli edifici oggetto di studio e simulati dal punto di vista tecnico-economico possibili scenari migliorativi.

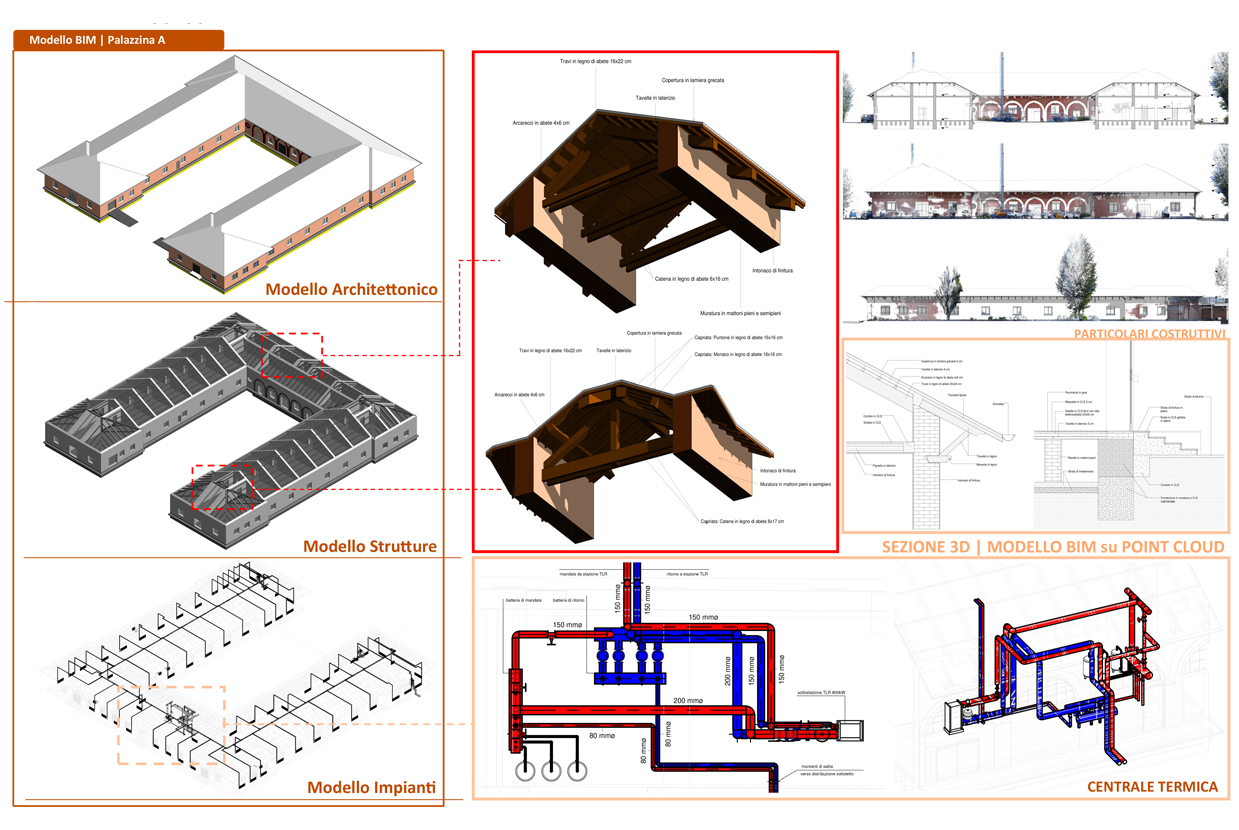

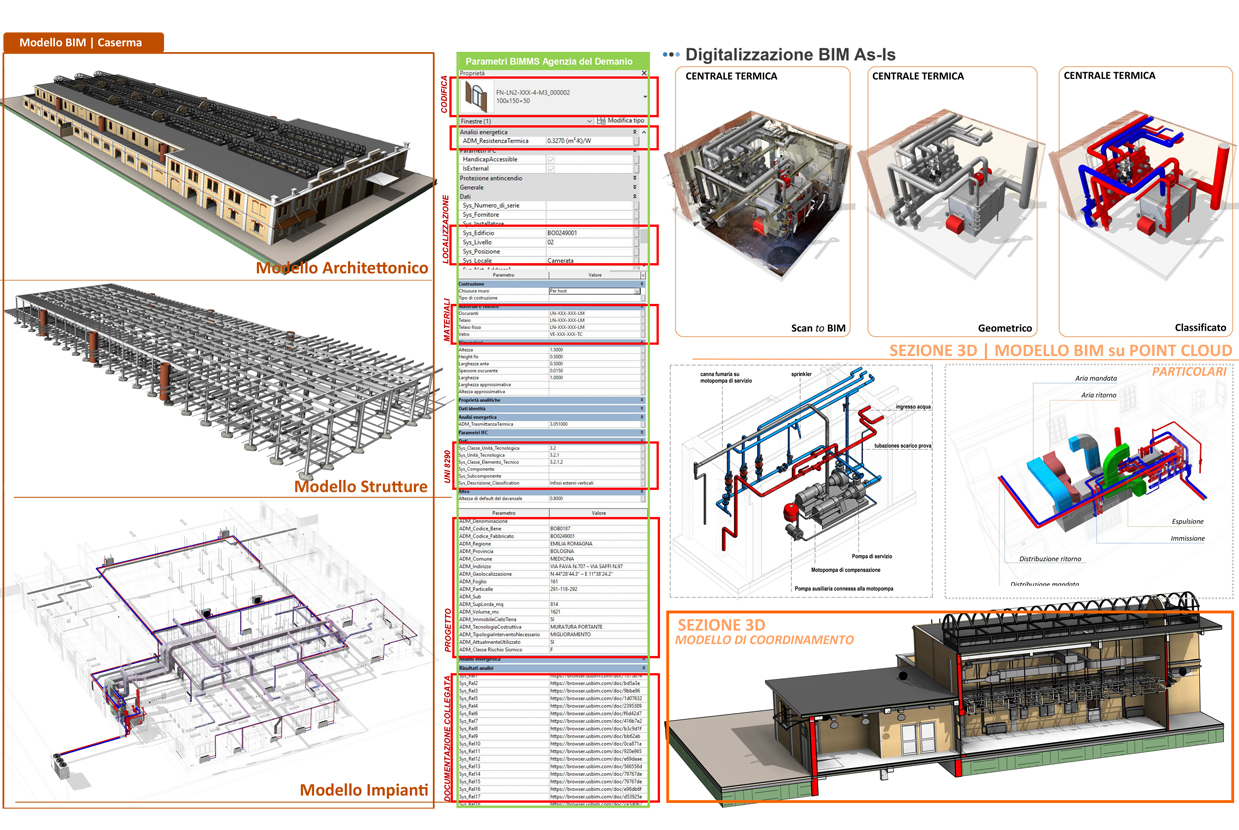

I modelli disciplinari in LOD E sono stati programmati collegando alle istanze di modello i risultati delle indagini diagnostiche e strumentali. La classificazione delle informazioni è avvenuta secondo la UNI 8290 come da BIMMS.

DETTAGLI PROGETTO
  • Localita:
    Piemonte
  • Nazione:
    Italia
  • Cliente:
    Agenzia del Demanio – Direzione Regionale Piemonte e Valle D’Aosta
  • Team:
    MUSA Progetti, ITS Engineering
  • Incarico:
    Verifica della Vulnerabilità Sismica, Diagnosi Energetica, Rilievo Geometrico Architettonico, Impiantistico, Tecnologico, da restituire in modalità BIM e PFTE da restituire in modalità BIM per taluni Beni dello Stato.
  • Importo Lavori:
    € 19.249.018,00
  • Data Progetto:
    2019
  • Realizzazione:
    in corso
