Il servizio rientra all’interno dell’attività di Management del costruito attraverso lo sviluppo di specifici BIM Uses e protocolli di condivisione di modelli e informazioni in Ambiente di Condivisione Dati. Il concetto di “progetto” è qui da intendersi esteso ad attività più ampie che abbracciano un insieme sistematico di procedure di simulazione del costruito e documentazione di cantiere indispensabili per le successive fasi di gestione.

I criteri e le scelte di progetto possono essere riassunti in:

• Digitalizzazione BIM dei dati sulla base del progetto esecutivo (.pdf)

• Verifica della progettazione propedeutica alla cantierizzazione
• Controllo dei tempi e costi di esecuzione
• Programmazione di Modelli As-Built con attributi indispensabili alla fase di gestione del costruito

USO DI TECNOLOGIE INNOVATIVE PER RAGGIUNGERE GLI OBIETTIVI DI PROGETTO

Il servizio è stato eseguito da operatori geograficamente distanti: un’unità tecnica, operativa presso la sede dell’esecutore del BIM Service, e professionalità in sede di cantiere per conto dell’Appaltatore. Per garantire un flusso di lavoro BIM oriented sono state adottate le seguenti tecnologie:

• Programmazione di un ACDat (Trimble Connect for Enterprise), secondo le BS PAS 1192-3 (WIP, SHARED, PUBLISHED, ARCHIVE) con regolamentazione degli accessi

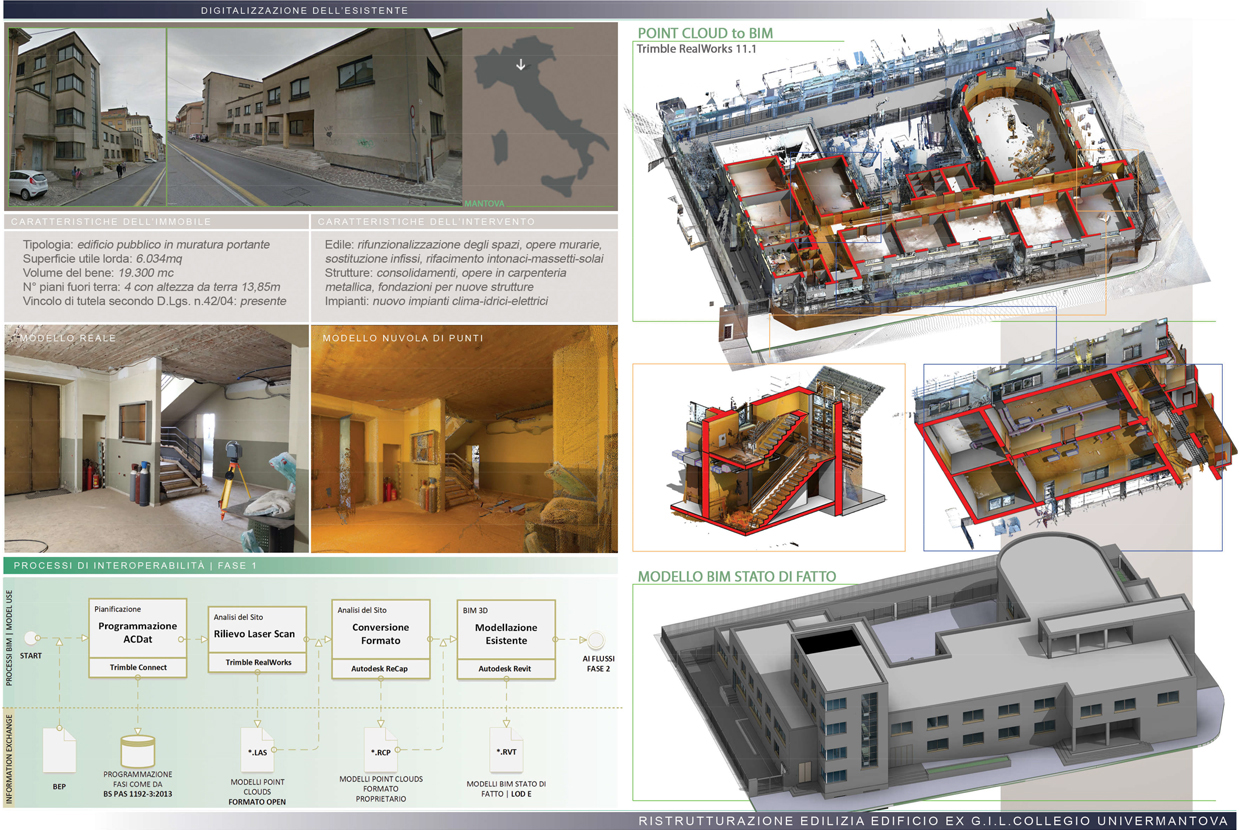

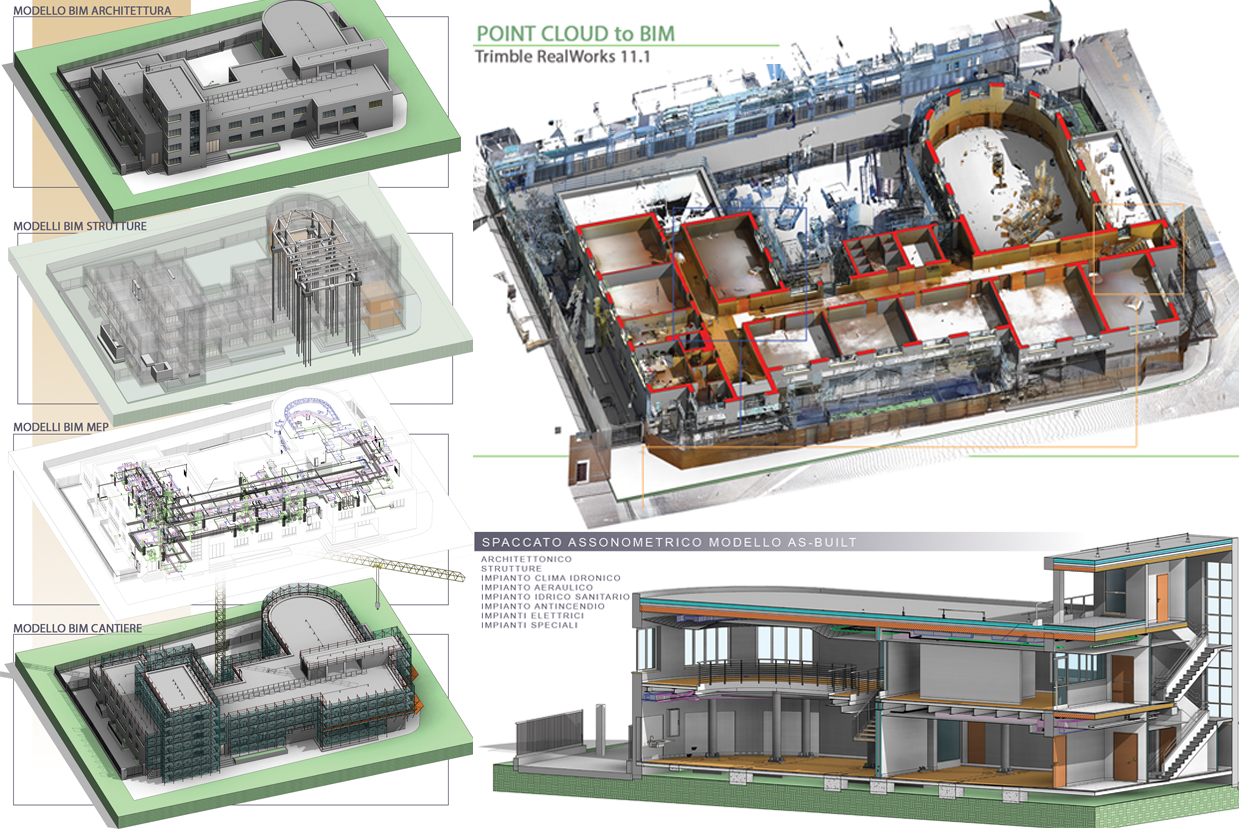

• Digitalizzazione dell’esistente mediante Scan to BIM (rilievo digitale con Laser Scanner 3D terrestre e drone)
• Utilizzo di App Mobile dell’ACDat come sistema di comunicazione e trasferimento di informazioni dal cantiere alle istanze di modello in codifica Open IFC e viceversa

USO INNOVATIVO DI METODOLOGIE BIM PER SUPERARE LE SFIDE DI PROGETTO

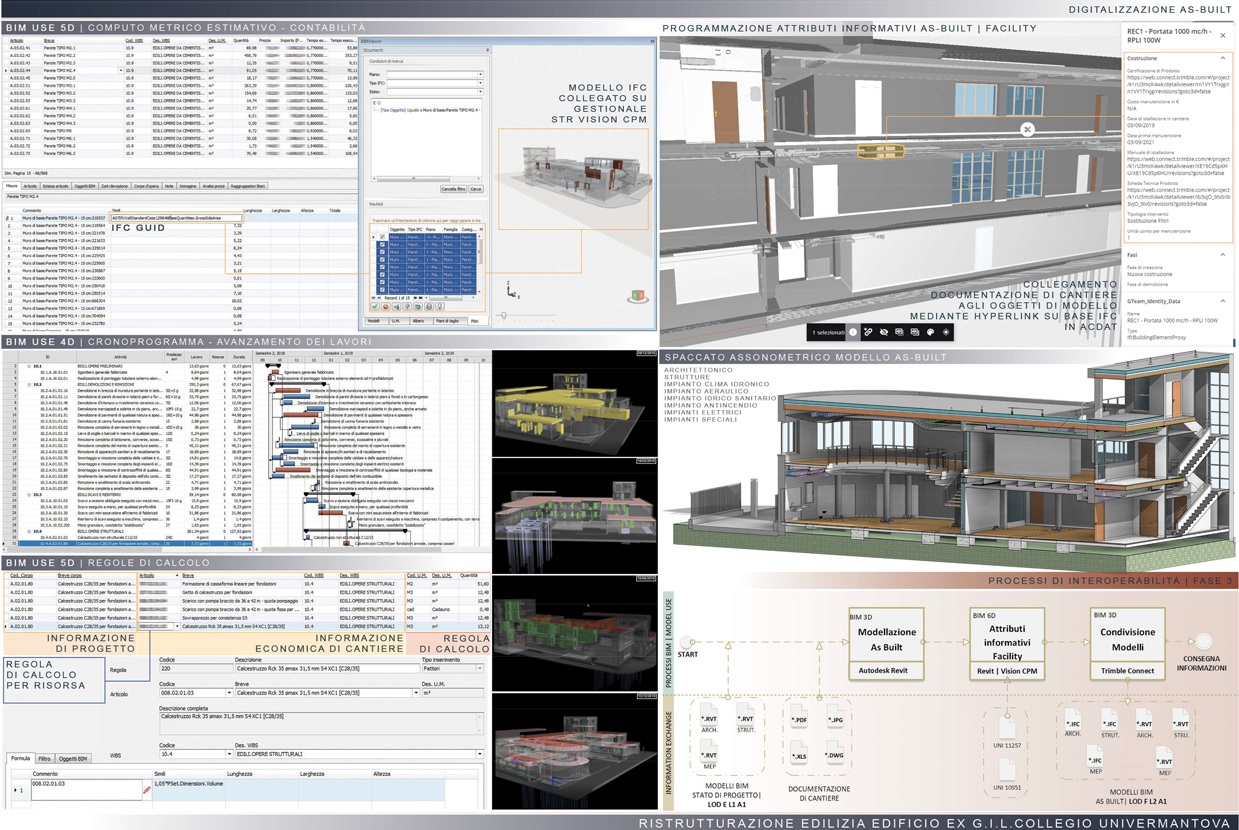

L’uso innovativo di metodologie BIM non risiede tanto nell’utilizzo dei BIM Use 4D/5D per la stima di tempi e costi con processi di BIM Quantity Takeoff, quanto nella possibilità di tradurre con procedure automatiche le informazioni di progetto in informazioni economiche di cantiere. I modelli disciplinari sono stati esportati in codifica IFC nella MVD 2x3 Coordination View verso il software gestionale BIM STR Vision CPM in cui sono state programmate preliminarmente regole di calcolo per convertire in automatico le informazioni di progetto: per es., il costo e il tempo di costruzione di una trave in c.a. è stato calcolato come sommatoria di una serie di attività che prevedono la casseratura, il getto di calcestruzzo, lo scarico con pompa, ecc. Sebbene la codifica IFC produca dei modelli informativi “congelati” in cui l’esecuzione di modifiche agli oggetti è possibile solo ricorrendo a “traduttori”, l’esportazione nello schema IFC2x3 dalla IFCGUID ha ottimizzato il flusso informativo, garantendo la lettura delle sole parti variate per le modifiche eseguite in cantiere.

USO DI METRICHE QUANTITATIVE CHE CONSENTANO DI VERIFICARE I RISULTATI

Il collegamento dei modelli verso applicativi per la computazione di tempi e costi, ha consentito all’impresa di poter pianificare accuratamente forniture e piano di approntamento del cantiere. Il processo di digitalizzazione as-built LOD F permetterà al gestore delle manutenzioni di poter beneficiare di un database informativo BIM da cui poter estrarre, spazialmente e temporalmente, informazioni certe sui prodotti realmente presenti.

IMPATTO POSITIVO DEL PROGETTO IN TERMINI ECONOMICI

La digitalizzazione BIM del progetto prima della cantierizzazione ha permesso di rilevare anzitempo i possibili conflitti dovuti agli instradamenti delle reti di impianto e agli ingombri. Sulla base delle interferenze rilevate sono state analizzate preliminarmente le migliori soluzioni alternative, in funzione delle geometrie e dell’incidenza economica. Tale operazione ha permesso all’Appaltatore di conseguire un risparmio economico derivato dalla cantierizzazione di parti di progetto prive di incongruenze e lacune.

IMPATTO POSITVO DEL PROGETTO IN TERMINI DI SOSTENIBILITÀ

Oltre all’ottimizzazione dei dati di progetto per la verifica delle interferenze e la conseguente corretta cantierizzazione delle parti, il servizio ha previsto la costruzione di un database BIM as-built in ACDat, comprensivo degli attributi informativi necessari alla gestione del costruito. Le famiglie di oggetti digitali sono state modellate con specifici indirizzi di programmazione che consentono per ogni istanza di classificare informazioni riferibili alla “rintracciabilità del componente” (numero di serie, fornitore,ecc), alla “documentazione associata” (scheda tecnica, manuale di uso e manutenzione,ecc.), e più in generale “gestione del costruito” (data istallazione, data prima manutenzione, tipo di intervento,ecc) come da UNI 11257 e UNI 10951. Le informazioni grafiche, non grafiche e documentali derivate dal database BIM ed utili nella gestione del bene sono direttamente controllabili da fogli di calcolo excel collegati ai modelli BIM.
